杆塔基站专用接地装置


一、产品介绍

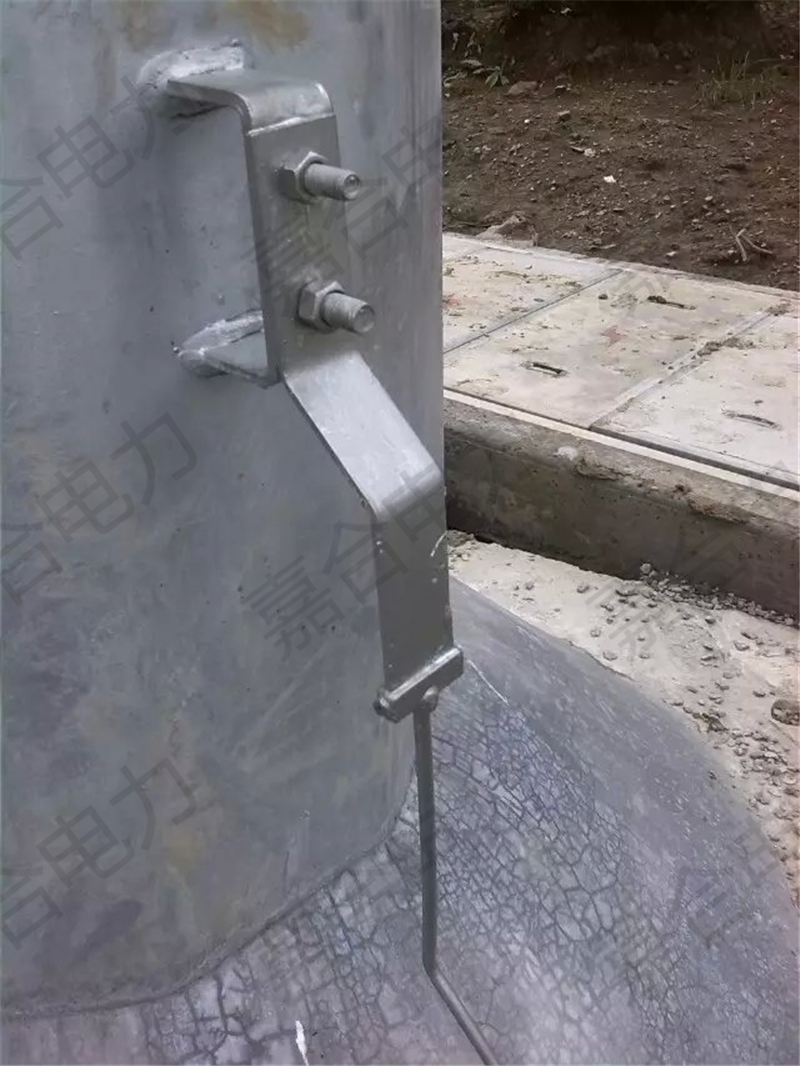

输电线路铁塔、微波基站、移动基站等设施往往位于野外,巡视、检查、修理困难,加之用电环境困难,接地网又属隐蔽性工程,难以发现隐患等,降低接地电阻难度大等等问题一直困扰着广大的电力、电信、移动企业及施工单位。使用GWELD杆塔基站专用接地装置能够有效解决以上问题。

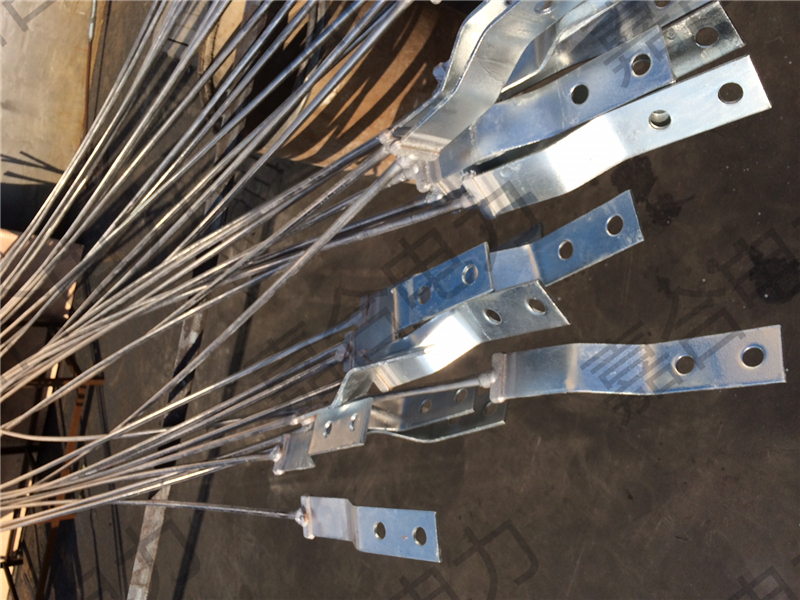

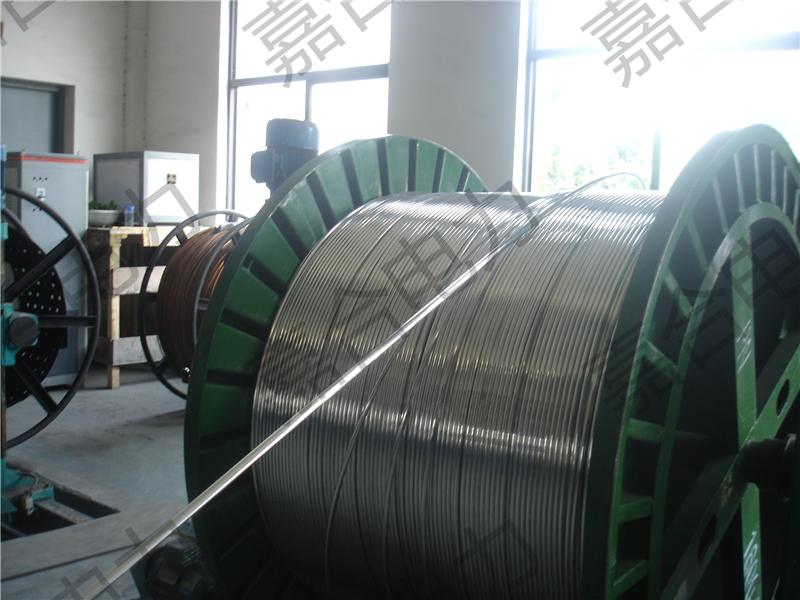

GWELD杆塔基站专用接地装置由保护筒、终端引线、泄流环(含引线)、一体式土壤改良剂以及高效回填料组成。主体保护筒是采用304不锈钢,内壁做防腐处理,保护筒(内含可逆性负离子填充材料)有专用散流孔,通过散流孔,离子化合物会以缓慢的速度向土壤泄放导电离子,补充周围土壤中的离子浓度,逐步改善土壤电阻率,降低接地电阻。终端连接线用不锈钢绞线(或铜覆钢接地绞线/纯铜绞线)及热镀锌扁钢,泄流环采用不锈钢绞线(或铜覆钢接地绞线/纯铜绞线)。所有材料连接均采用新型的GWELD焊接技术。

GWELD杆塔基站专用接地装置外部配置二种辅助接地材料,分别为一体化土壤改良剂及高效回填料,所有材料为无毒化合物,对环境无污染。土壤改良剂由强吸水力,强吸附力和阳离子交换性能高的材料为主体制成,能够有效改善土壤的导电能力,降低土壤电阻率,能够紧紧锁住土壤,使GWELD杆塔基站专用接地装置及周围的土壤不受雨水冲刷的影响,有效减少上部高效回填料的流失。

高效回填料采用高纯度石墨为主体的原料制成,具有强导电能力、能够承受高频大电流(例如雷电流)冲击能力,由于内部不含任何化学成分,能够将对保护筒(电极单元)的腐蚀降到最低。同时能够有效降低保护筒和土壤的接触电阻,从根本上改善周围土壤的导电能力,从而降低整体的接地电阻。

GWELD杆塔基站专用接地装置具有更强的降阻能力,以及均压能力,是一种更安全、更长效、免维护的新型接地装置。



二.产品结构

GWELD杆塔基站专用接地装置有保护筒、终端引线、泄流环(含引线)、一体式土壤改良剂以及高效回填料组成。



三.杆塔基站专用接地装置型号列表



型号

保护筒材质

保护筒规格

引线及泄流环

终端引线

泄流环

引出线

引出终端

HOTGG-1500-3M

304不锈钢

Φ57 L=1500mm

CCS95

L=0.25m

Q1.8m

L=0.45m

40×4热镀锌扁钢

HOTGG-1500-6M

304不锈钢

Φ57 L=1500mm

CCS95

L=2.70m

Q1.8m

L=0.9m

40×4热镀锌扁钢

HOTGG-3000-6M

304不锈钢

Φ57 L=1500mm

CCS95

L=1.2m

Q1.8m

L=1.0m

40×4热镀锌扁钢

HOTGG-3000-8M

304不锈钢

Φ57 L=1500mm

CCS95

L=3.2m

Q1.8m

/td>

L=1.0m

40×4热镀锌扁钢

HOTGT-1500-3M

T2 紫铜管

Φ50 L=1500mm

BVR95

L=0.25m

Q1.8m

L=0.45m

40×4紫铜排/无

HOTGT-1500-6M

T2 紫铜管

Φ50 L=1500mm

BVR95

L=2.70m

Q1.8m

L=0.9m

40×4紫铜排/无

HOTGT-3000-6M

T2 紫铜管

Φ50 L=1500mm

BVR95

L=1.2m

Q1.8m

L=1.0m

40×4紫铜排/无

HOTGT-3000-8M

T2 紫铜管

Φ50 L=1500mm

BVR95

L=3.2m

Q1.8m

L=1.0m

40×4紫铜排/无


四.产品特点

1.安装方便:电极单元水平安装,开挖量少。

2.降阻高效:采用三层降阻结构,在有限区域达到最佳综合降阻效果。

3.使用寿命长:电极单元做特殊防腐处理,高效回填料能紧密包裹,对金属电极单元有缓蚀作用。

4.接地电阻稳定:有效保水、接地电阻随季节变化影响较小。

5.安全性高。本接地装置设计有泄流环结构,能有效降低大电流通过时引起的地电位升,保障地面人员安全。


五.施工指南

1.接地沟槽开挖

(1).严格执行各种安全措施,按设计图纸,现场放线标记开挖,地槽出土方向要一致,堆放要整齐,以备回填时使用,在巡逻过道和操作部位,不准堆土和杂物。

(2).埋深深于永久性冻土层,请根据当地气候条件决定,但不得低于0.8米。

2.接地装置的敷设及土壤预处理

(1).将一体化土壤改良剂均匀的撒入沟槽底部。

(2).将标配的高效回填料约1/3撒在土壤改良剂上方。

(3).将GWELD杆塔基站专用接地装置除去包装,撕开挡住散流孔的胶带,注意不可偷懒,使用尖状物体扎破胶带,必须将胶带全部拆除。

(4).将保护筒轻轻放置在接地沟槽中,(注:不可抛摔)应使散流孔向下,不可倒置。

3.高效回填料的敷设

(1).将高效回填料均匀的洒在整套系统上。

(2).泄流环内外均要敷设高效回填料。

4.回填

(1).回填应在接地电阻测试,外观检测,导通测试,拍照录像后进行。

(2).如开挖出的土,具有砂石、石块、建筑垃圾等,不得将其填入接地沟槽中,条件允许时,应更换细粒素土。

(3).每回填30-40cm必须夯实一次,逐次回填夯实至与地表平齐结束。


六.参考施工图

  1. 接地沟槽开挖

2.接地装置的敷设及土壤预处理

3.高效回填料的敷设

4.回填
